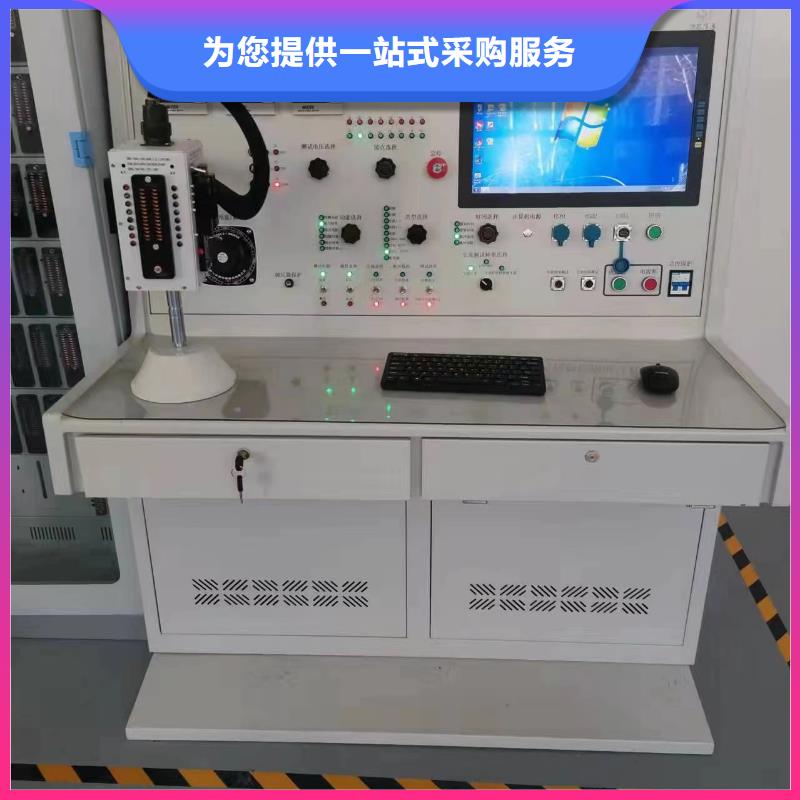

汕头高低压开关柜通电试验台 具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。一份

<汕头>天正华意电气设备有限公司

汕头高低压开关柜通电试验台性能指标?工作电源：AC220V±10％。?工作功耗：300W。?人机界面：4.3寸触摸屏?测试电流类型：AC型?电流分辨率0.1mA；电压辨率0.1V。?剩余电流档位 具有(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA? 档位隔离电压输出：0~600V，?计时精度：5mS，分辨率1mS。?剩余电流动作时间 0至999ms?剩余电流动作精度时间 5％rgt±3％dgt?主要功能 测试各种漏电保护器的线路交流?电压、漏电动作时间?时钟功能 具有时钟功能?存储功能 99组数据?数据翻阅功能 有?电流精度 ±10％rgt±5dgt?电压精度 ±2rgt％±3dgt?其他指示功能 测试的额定动作电流档位太小或漏电保护器有故障时可提醒?测试线长度 不小于1.8m?测试模式 手动或自动?显示模式 液晶触摸屏?低电压报警 有工作环境：-20～70℃，90％RH（无凝结）。?存储环境：-30～75℃，90％RH（无凝结）。?外型尺寸：600＊420＊340(L×W×H，mm)。?重量：约40kg。二、工作原理本仪器直接将市电压通过调压器调节后供给试品电压输入端，同时信号板采集市电频率及相位同步产生正弦信号经功率放大后得到试品的模拟漏电流施加到试品上，主控板分别采集试品输入电压、输出电压及漏电流后，通过软件分析计算后得到试品的动作电流及动作时间等数据。

高压开关操作电源正规厂家 <汕头>天正华意电气设备有限公司

汕头高低压开关柜通电试验台 统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％

汕头高低压开关柜通电试验台一直按“确定”退出并自动保存设置，设置好参数后系统自动保存断电不丢失。设置输出时间的目的有两个，1、是为了防止当辅助触点转换不到位时分合闸线圈长时间带电。2、当超出所设置的输出时间，还没有分闸或合闸，进行拒分拒合错误判断。输出时间如果设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈长时间通电，可能导致发热甚至烧毁。如果设置过短，可能会出现断路器拒分拒合现象。当选择电保持，做重合闸实验时储能时间为每次重合闸的间隔时间。时间设置范围为0.01s-999.99s，磨合次数设置范围为0-999999次。选择磨合方式：按“↑”“↓”选择“参数设置” 如图4。，再按“确定” 进入图5，按“↑”“↓”选择“磨合方式”，再按“确定”键，进入图7，选择“合—分”磨合或“重合闸”磨合 、选择输出方式：按“↑”“↓”选择“输出方式” 如图4。再按“确定”键，进入图8电保持为继电器模式，只有一个合闸线圈，通电合闸断电分闸。机械保持为常规断路器模式，合分闸各一个线圈，合闸线圈通电合闸，分闸线圈通电分闸。5、辅助设置： 按“↑”“↓”选择“辅助设置” 如图4。再按“确定”键，进入图9，选择对应的方式检测常开：当选择检测常开时，辅助开关状态接线应接到常开触点。

高压开关操作电源正规厂家 <汕头>天正华意电气设备有限公司

汕头高低压开关柜通电试验台使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。

汕头高低压开关柜通电试验台使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱（1）上，再插上电源插头送电。此时A、B、C相电源指示灯（-HL1、-HL2、-HL3）亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！试验台到位后才能在接线柱上接线！2、三相100V／１０Ａ固定输出在后面接线板接线柱（2）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出100V启动按钮（SB2）按上，三相交流固定输出指示灯（-HL5）亮，表示在接线柱（2）上有三相交流电压固定100V输出。做完该项试验后将三相交流固定输出100V停止按钮（SB1）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出100V接线柱无电压输出。3、三相380V／１０Ａ固定输出在后面接线板接线柱（5）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮（SB4）按上，三相交流固定输出指示灯（-HL7）亮，表示在接线柱（5）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮（SB3）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出380V接线柱无电压输出。4、三相可调交流0~100V/10A电压输出在后接线板的接线柱（3）上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上三相交流可调电压输出100V按钮（SB8），三相交流可调输出指示灯（-HL11）亮，表示在接线柱（3）上有三相交流有电压可输出，此时可顺时针旋转调压器手轮调压，监视三相可调电压、电流表（-PV4、-PA1~-PA3），可调输出0~100V/10A交三相交流电压。

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台 统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台使用方法：1、将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险，众所周知，在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的，请严格按照要求操作。2、在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。

高压开关操作电源正规厂家 <汕头>天正华意电气设备有限公司

汕头高低压开关柜通电试验台做完该项试验后将单相直流可调输出0~260V停止按钮（SB9）按上，三相交流可调输出指示灯（-HL13）灭，此时直流可调输出0~260V接线柱无电压输出。注：此可调直流0~260V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~300V不能同时工作。7、单相直流0~300V／１０Ａ电压可调输出在后接线板的接线柱（7）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上单相直流可调电压输出0~300V按钮（SB12），单相直流可调输出指示灯（-HL15）亮，表示在接线柱（7）上有单相直流有电压可输出，此时可顺时针3旋转调压器手轮调压，监视单相直流可调电压表（-PV5），可调输出0~300V交单相直流电压。做完该项试验后将单相直流可调输出0~300V停止按钮（SB11）按上，三相交流可调输出指示灯（-HL15）灭，此时直流可调输出0~300V接线柱无电压输出。注：此可调直流0~300V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。五、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

汕头高低压开关柜通电试验台主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤2500W；3、输出电流10A；4、内部电源输出电压：DC 0-280V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg四、面板介绍图1面板介绍如图1。1、仪器接地端 （系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏 （人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台感谢您选择了本公司的产品，本公司提供品质优良的产品，而且将提供可靠的售后服务。为确保使用人员之人身及仪器的完好性，在使用仪器前请充分阅读此操作手册，确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准，构造，操作规范，保养。可能故障的情形及排除方法，电气图等内容。在本手册中如有提及之各种“试验规定”，“标准”时均只作参考用。·本操作手册不能作为向本公司提出任何要求依据·本操作手册的解释权在本公司。品名 继电器接触器性能试验机型号 生产日期 制造厂商 【二】上的注意上的记号:在本手册中关于上的注意事项以及使用仪器时有下列重要的各显示事项为了防止意外事故及危险请务必遵守下列危险﹑警告﹑注意的记言:危险:此显示的项目表示如不遵照操作者有可能受伤害。警告:此显示的项目表示如不遵照有可能损坏仪器。注意:此显示的项目表示为有可能影响测试结果和质量。【三】概述本设备能对继电器触点进行交流或直流通电与断电的性能测试 能测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于继电器生产厂家和电器检测所、继电器使用单位对继电器进行性能测试。本测试机采用触摸屏和可编程控制器PLC控制，除产品装夹、参数设置为人工操作外，其余的动作、通/断电计数、触点粘结等现象和断判均自动进行，自动测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻与触点的寿命测试。本机设计合理，使用方便，操作简单，性能可靠，外型美观。

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台 如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台首先非常感谢您选择青岛天正华意电气设备有限公司的产品！我们将为您所购买的TH-II高压断路器磨合测试仪提供以下服务： 两年免费质保。注：人为损坏酌情处理。 本产品享受终生维修。 电话技术支持。 在使用本产品之前请您核对您的产品装箱清单：1、TH-II高压断路器磨合测试仪主机 一台2、电源线 一根3、测试线（一端已焊接好） 一套4、说明书、保修卡、合格证 一套在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端不能短路。3、合分闸输出端不能串接电源。4、仪器内置可调电源为直流，当试品为交流时可使用外接电源，运行中请勿接通或断开外接电源。5、开关状态输入和辅助触点输入必须接空接点，不能外加电源。6、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器或接触器。7、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。8、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。9、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。

汕头高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台做完该项试验后将单相直流可调输出0~260V停止按钮（SB9）按上，三相交流可调输出指示灯（-HL13）灭，此时直流可调输出0~260V接线柱无电压输出。注：此可调直流0~260V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~300V不能同时工作。7、单相直流0~300V／１０Ａ电压可调输出在后接线板的接线柱（7）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上单相直流可调电压输出0~300V按钮（SB12），单相直流可调输出指示灯（-HL15）亮，表示在接线柱（7）上有单相直流有电压可输出，此时可顺时针3旋转调压器手轮调压，监视单相直流可调电压表（-PV5），可调输出0~300V交单相直流电压。做完该项试验后将单相直流可调输出0~300V停止按钮（SB11）按上，三相交流可调输出指示灯（-HL15）灭，此时直流可调输出0~300V接线柱无电压输出。注：此可调直流0~300V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。五、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台性能指标?工作电源：AC220V±10％。?工作功耗：300W。?人机界面：4.3寸触摸屏?测试电流类型：AC型?电流分辨率0.1mA；电压辨率0.1V。?剩余电流档位 具有(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA? 档位隔离电压输出：0~600V，?计时精度：5mS，分辨率1mS。?剩余电流动作时间 0至999ms?剩余电流动作精度时间 5％rgt±3％dgt?主要功能 测试各种漏电保护器的线路交流?电压、漏电动作时间?时钟功能 具有时钟功能?存储功能 99组数据?数据翻阅功能 有?电流精度 ±10％rgt±5dgt?电压精度 ±2rgt％±3dgt?其他指示功能 测试的额定动作电流档位太小或漏电保护器有故障时可提醒?测试线长度 不小于1.8m?测试模式 手动或自动?显示模式 液晶触摸屏?低电压报警 有工作环境：-20～70℃，90％RH（无凝结）。?存储环境：-30～75℃，90％RH（无凝结）。?外型尺寸：600＊420＊340(L×W×H，mm)。?重量：约40kg。二、工作原理本仪器直接将市电压通过调压器调节后供给试品电压输入端，同时信号板采集市电频率及相位同步产生正弦信号经功率放大后得到试品的模拟漏电流施加到试品上，主控板分别采集试品输入电压、输出电压及漏电流后，通过软件分析计算后得到试品的动作电流及动作时间等数据。

汕头高低压开关柜通电试验台操作说明.1、手动测试部分1.1、首先把试验台上的手自动开关旋转到“手动”的位置1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。5、测试完成后，给定旋钮归零，按下停止按钮。

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱（1）上，再插上电源插头送电。此时A、B、C相电源指示灯（-HL1、-HL2、-HL3）亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！试验台到位后才能在接线柱上接线！2、三相100V／１０Ａ固定输出在后面接线板接线柱（2）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出100V启动按钮（SB2）按上，三相交流固定输出指示灯（-HL5）亮，表示在接线柱（2）上有三相交流电压固定100V输出。做完该项试验后将三相交流固定输出100V停止按钮（SB1）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出100V接线柱无电压输出。3、三相380V／１０Ａ固定输出在后面接线板接线柱（5）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮（SB4）按上，三相交流固定输出指示灯（-HL7）亮，表示在接线柱（5）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮（SB3）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出380V接线柱无电压输出。4、三相可调交流0~100V/10A电压输出在后接线板的接线柱（3）上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上三相交流可调电压输出100V按钮（SB8），三相交流可调输出指示灯（-HL11）亮，表示在接线柱（3）上有三相交流有电压可输出，此时可顺时针旋转调压器手轮调压，监视三相可调电压、电流表（-PV4、-PA1~-PA3），可调输出0~100V/10A交三相交流电压。

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台 使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。6.直流操作DC0~300V可调输出 合上直流操作DC0~300V合闸按钮缓慢调节调压器旋钮，观察直流操作DC0~300V电压指示，升到要求值，试验完毕后，旋转调压器旋钮使其回零位，按下直流操作DC0~300V输出的分闸按钮。7.直流固定电压输出 合上直流固定电压合闸按钮，直接扭动面板上的转换开关，选取需要的电压即可，试验完毕后将转换开关回归零位，然后按下分闸按钮。8. 交流AC220V固定输出 合上总闸后直接在背板后对应的直接柱检测，试验完毕后分掉总闸。9. 三相AC380V输出 合上总闸后直接在背板后对应的接线柱检测，试验完毕后分掉总闸。

<汕头>天正华意电气设备有限公司 高压开关操作电源正规厂家

汕头高低压开关柜通电试验台高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态，针对断路器生产厂家的需求，研发生产了高压断路器磨合测试系统。高压断路器测试系统连接电脑，通过专用磨合软件行进参数设置和磨合测试管理，可同时对六台断路器进行磨合测试，并且六路磨合可完全独立进出参数设置、时序控制、磨合测试。磨合软件界面直观，参数设定、时序控制快捷简便，极大的提高工作效率。高压断路器磨合系统克服了传统磨合仪使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。高压开关磨合测试系统操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分时，窗口软件及语音提示报错并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时，自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、各工位独立运行：磨合测试系统有独立控制断路器的功能，当磨合中的断路器有一台出现拒分、拒合、误分、误合等故障时，系统对其进行报警，停止操作。但是不影响其他工位正常工作。5、磨合设定次数完成后，软件有信息提示，系统自动停止操作命令，切断电源。6、时间设定灵活：分、合闸间隔时间可单独设定，整定范围：0.1-25秒；分、合闸输出时间可设定，整定范围：0.1-25秒。7、电源输入灵活：每个工位的操作电源独立设置，即可交流输入也可直流输入。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤50W；3、内部触点承受电流10A；4、输入电压：240V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：6kg
